您的位置： 首页 > 最新资讯 > 如何用双螺杆工艺“稳住”PC的透光率和底色？ >
在改性塑料江湖里，聚碳酸酯（PC）绝对算得上是一位“性子高傲”的贵公子。
它贵气逼人，拥有无可挑剔的透光性、稳定性和一副无毒无刺激的“清白身世”。从承载情怀的光盘、高精度的摄影镜头，到天天跟我们打交道的眼镜、汽车挡风玻璃，光学级应用领域到处都有它的身影。
但各位干挤出的兄弟都清楚，这玩意儿脾气大得很！PC分子链刚性高、空间位阻大，导致它熔体黏度高得像块硬石头，加工难度极高。
虽然分子链里有醚键和异丙基在拼命增加柔性，才勉强让我们能加工它，但只要你在双螺杆挤出机里稍微伺候得不舒服，它立马“脸色发黄”、全身“发暗”，瞬间变成残次品。
剪切强度（螺杆组合设计）
越强越好？温和才是王道
做改性的同行经常有个误区，觉得螺杆组合剪切越强、混炼越均匀越好？
但对PC这种“热敏+高黏度”的娇贵材料来说，过强的剪切简直就是灾难。

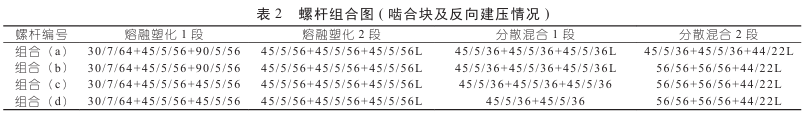

为了摸清它的底细，我们在同等单位产出（350kg/h）及剪切速率（450RPM）的刚性条件下，设计了4组剪切强度从强到弱依次递减的螺杆组合，重点考察了分散分布混合段的元件变化：
这表里的反向（左旋）捏合元件由于会反向输送，物料走不过去就会建立起极高的局部高压和强剪切。一般来说，错列角越大、单片厚度越厚，剪切分散就越猛，但正向输送和混合能力就越差。
这4组螺杆在熔融段差不多，但在后面的分散混合段，剪切强度是层层减弱的。
实验出来的结果非常有意思（请大家对照以下图表）：

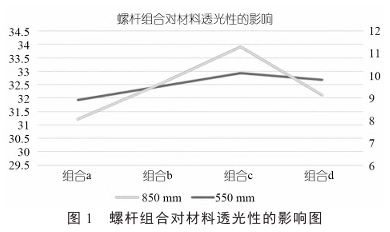

从数据来看，材料的透光率随螺杆由强变弱，呈现出一条完美的“几字形”抛物线。为什么？

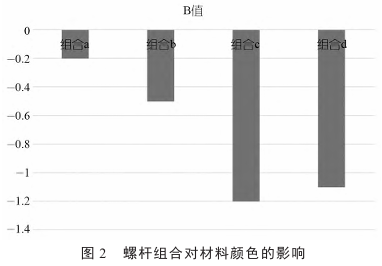

强剪切区间（组合a和b）：挤出机内部局部剪切过猛，直接爆发了严重的剪切热。PC对这种瞬时高热极度敏感，分子链瞬间发生热降解，反映在外观上就是透光性暴跌，且黄变指数（b值）明显飙升（向0逼近，说明发黄变黑）。
控温与混炼的平衡点就在 组合C。它既避免了过度剪切带来的热降解，又提供了足够的动力让熔体顺畅流动，其b值达到了最优的负值区间（接近 -1.2，呈现出通透、高档的蓝底光泽），是当之无愧的“黄金组合”。
剪切速率（螺杆转速）
弱剪切配置下的“定海神针”
选定了“黄金组合c”之后，我们再来动动转速。在产出维持 350kg/h 的前提下，拉出了 350 RPM、400 RPM、450 RPM、500 RPM 四个梯度进行验证：
按照常规逻辑，转速越高，剪切越猛，材料该变黄了吧？

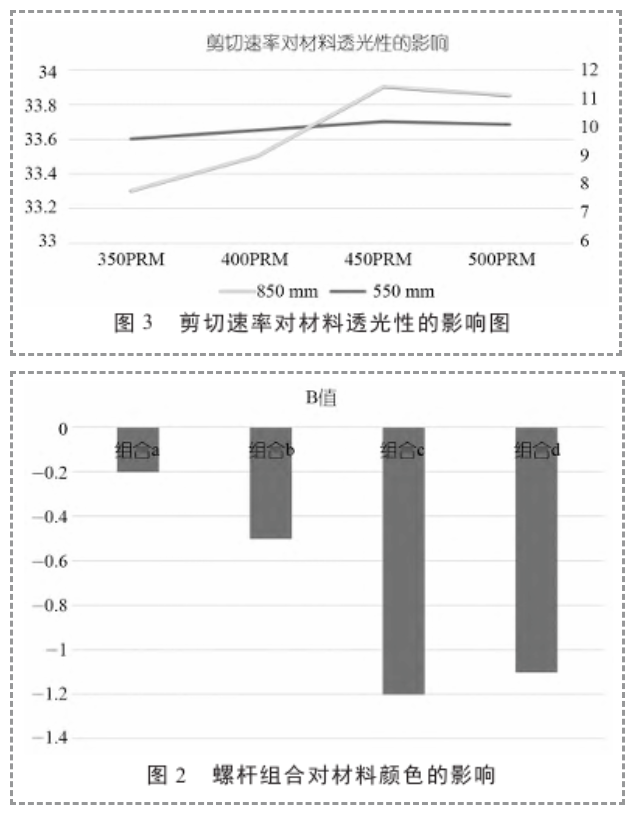

但神奇的是，在弱剪切组合 c 的护航下，转速从 350 调到 500 RPM，PC 的透光率稳如泰山，基本没太大波动，色泽也仅仅是微弱调整。
这是为什么？
因为组合 c 本身的剪切强度就属于“温和派”，由转速提升带来的那点剪切热，对 PC 刚硬的分子链而言不过是毛毛雨，根本不足以引发大规模的热降解。
反而从细微的数据上能看出，高转速（450~500 RPM）下的表现甚至略微优于低转速。这是因为高转速缩短了物料在机筒内的停留时间，减少了物料受热的绝对时长！
因此，在实际生产中，一旦螺杆组合设计得当，大家完全可以大胆地往高转速区间去设定，既保产能，又保质量。
加工温度
微观滑移的“调节阀”，差一度都不行
如果说螺杆组合是骨架，那加工温度就是肉身。
从微观层面上讲，PC 熔体的流动本质上是相邻分子链之间的相互滑移。温度一高，分子链段运动能力增强，微观自由体积（自由空隙）扩大，黏度自然下降。PC 对温度的敏感性，甚至超过了它对剪切力的敏感性。
我们在 350kg/h、450RPM 以及组合 c 的底子上，把加工温度从 220℃ 一路升到 280℃：

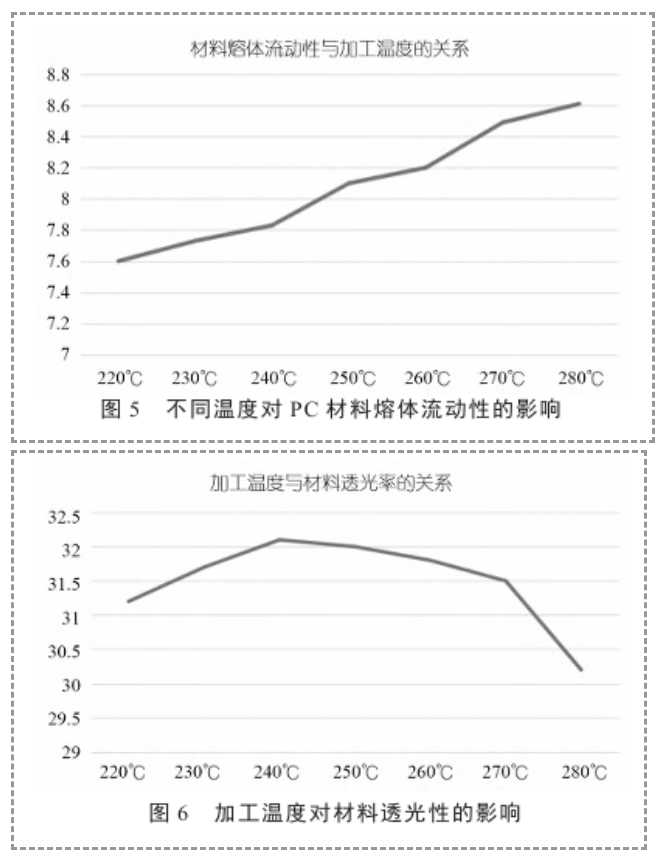

随着温度上升，熔体流动速率（MFR）呈直线飙升，但透光率却在 240℃~250℃ 之间达到了顶峰，随后便像坐过山车一样急速下滑。
当加工温度过低时（如220℃）：熔体流动性差，黏度极高。熔体在机筒内举步维艰，巨大的摩擦切应力强行让 PC 发生摩擦降解，导致透光率惨淡。
当加工温度过高时（如280℃）：虽然黏度下去了、流动性极好，但 PC 在高温和机械剪切力的双重拷打下发生剧烈的热降解，同样会导致透光性“破功”、材料发黄。
量产材料的惊艳表现

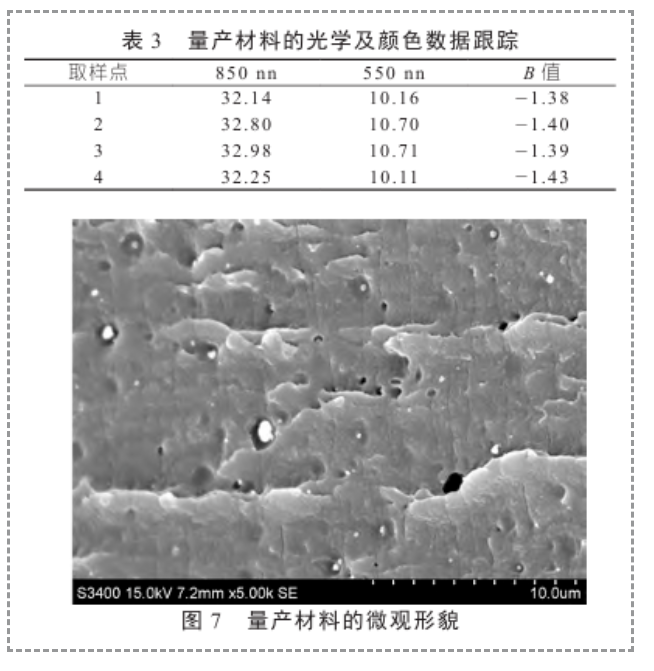

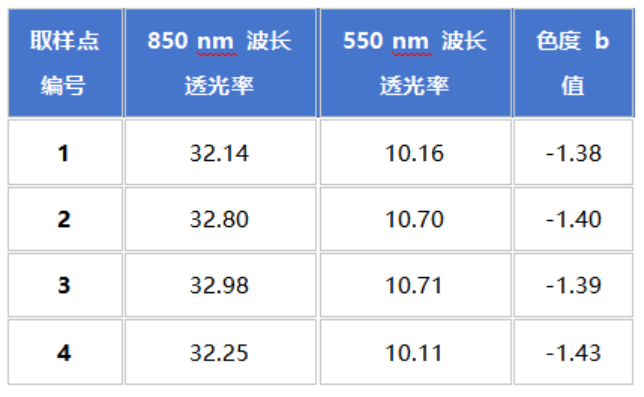

在上述推荐的最优工艺条件下，我们进行了长期的量产跟踪，数据可以说是非常稳：
不仅光学指标优秀，b 值稳定在 -1.4 左右。在色度学中，这个负值区间代表着通透、尊贵的“蓝底光泽”，完全没有丝毫黄变迹象！
而在扫描电镜（SEM）下观察其断裂面的微观表貌，可以看到断面呈现出极其致密、连续且均匀的韧性断裂特征，找不到由于降解产生的气孔、空洞或异常异质相，足见其内部结构的完美度。
混炼别太猛：双螺杆的剪切强度直接决定了剪切热。对光学级 PC 千万别下狠手，弱剪切、多混合的螺杆组合（如组合c）才是避免黄变的王道。
温度要掐准：在弱剪切前提下，牢牢把控住 240~250℃ 的黄金加工温度。温度太低则发生摩擦机械降解，温度太高则发生高温热降解，必须卡在这个“甜蜜点”。
配置推荐：针对标准 65D 双螺杆挤出机，选用较为温和的螺杆组合，维持在 350kg/h 产量与 450RPM 转速下进行挤出，就是生产光学级聚碳酸酯的“神仙工艺”！
来源：链塑网
免责声明：内容来源于互联网公开信息，转载的目的在于传递分享及交流，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅供分享交流，不为其版权负责，版权归属原作者、原出处。如涉版权，请联系我们及时修改或删除。
