您的位置： 首页 > 最新资讯 > 解析聚丙烯加工实验要点 >
注塑及力学性能测试是评估高分子材料成型质量与应用性能的核心手段。人员的精准操作、稳定的设备运行、标准的测试方法、适宜的环境条件，成为聚丙烯质量的核心要素。实验过程中的测试要点是保证数据准确的重要因素之一。
拉伸性能测试
材料抗拉能力的核心评估

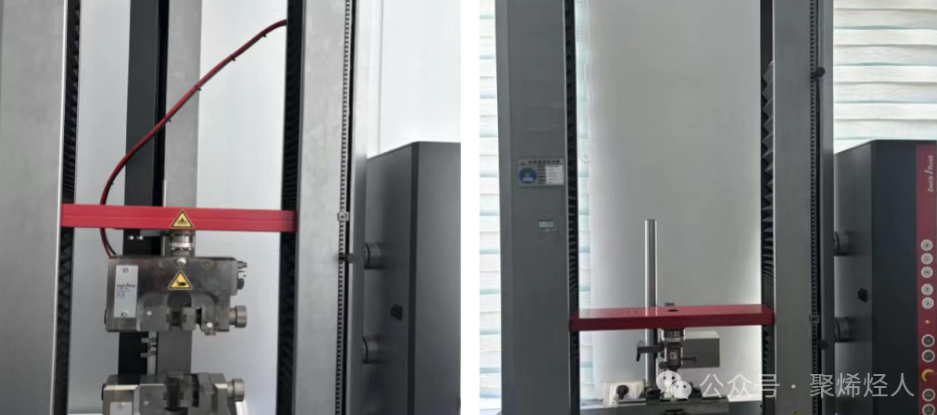

拉伸性能测试是注塑产品力学性能评估的基础，通过测量材料在拉伸过程中的应力-应变行为，揭示其抗拉强度、断裂伸长率等关键参数。测试中，标准哑铃型试样在万能材料试验机中以恒定速率拉伸，直至断裂。数据采集系统实时记录力值与位移，生成应力-应变曲线。例如，在汽车保险杠生产中，高拉伸强度材料能有效抵抗碰撞时的外力变形，确保安全性能。
测试要点包括：试样尺寸需符合ISO 16012标准，避免表面缺陷；拉伸弹性模量测试速度控制在1mm/min,试验速度控制在50mm/min，减少数据波动；环境温度应稳定在23±2℃，湿度50±10%，以消除温湿度影响。常见问题如试样断裂在夹持部位，可能源于夹具压力不均，需调整夹具或使用对中装置。
弯曲性能测试
刚度与强度的双重验证
弯曲模量和弯曲强度测试评估材料在弯曲应力下的表现，适用于家具部件、包装材料等应用场景。三点弯曲试验机通过跨中加载，测量试样挠度与弯曲力，计算弯曲模量和弯曲强度。例如，椅子腿材料需具备高弯曲模量以防止变形，而弯曲强度则确保其在重载下不断裂。
测试要点包括：试样尺寸为80mm×10mm×4mm，跨距为64mm；弯曲模量测试速度控制在2mm/min,试验速度控制在10mm/min；环境条件与拉伸测试一致。常见问题如试样过早断裂，可能源于材料内部缺陷或测试速率过快，需通过材料筛选或工艺优化解决。
冲击性能测试
常温与低温下的韧性评估

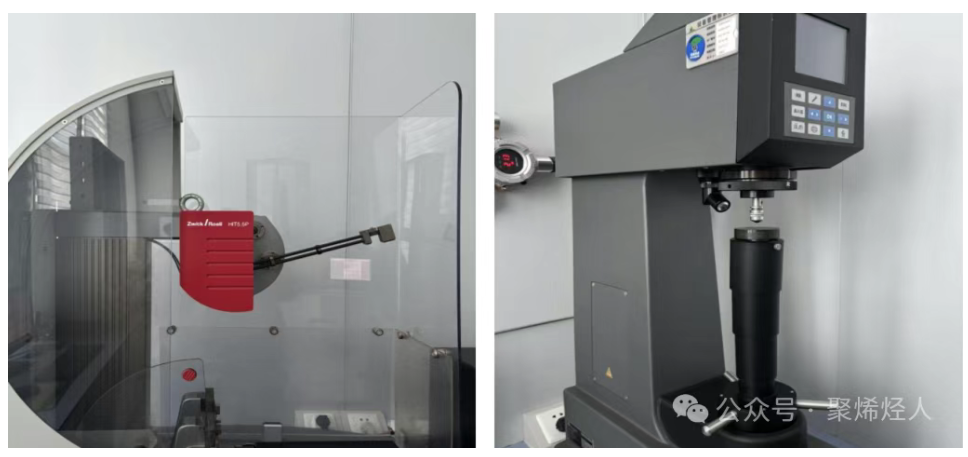

冲击性能测试分为简支梁和悬臂梁两种方法，分别模拟不同受力条件下的材料韧性。简支梁冲击测试通过摆锤冲击试样缺口，测量吸收能量，适用于评估材料在动态载荷下的抗冲击能力。悬臂梁冲击测试则通过试样一端固定，另一端受冲击，测量断裂能量，适用于评估材料在静态弯曲下的韧性。例如，头盔材料需通过简支梁冲击测试确保在意外碰撞中保护用户，而包装材料需通过悬臂梁冲击测试验证其抗跌落性能。
测试要点包括：试样尺寸为80mm×10mm×4mm，缺口剩余宽度为80±2mm；环境温度分为常温（23±2℃）和低温（-20±2℃），低温测试需使用低温箱预处理试样。常见问题如试样未断裂，可能源于缺口制备不当或材料韧性过高，需通过调整缺口深度或更换材料解决。
硬度测试
表面耐磨性的量化评估
洛氏硬度测试通过压头在试样表面施加初始和总负荷，测量压痕深度，计算硬度值。例如，地板材料需具备高硬度以抵抗刮擦，而软质材料如橡胶需通过低负荷测试确保测量精度。
测试要点包括：试样厚度≥6mm，表面平整无缺陷；压头类型根据材料硬度选择；环境温度稳定在23±2℃，湿度50±10%。常见问题如硬度值波动大，可能源于试样表面不平整或压头磨损，需通过表面处理或压头校准解决。
做聚丙烯质量的“隐形守护者”
实验员充分掌握了测试要点，经过技能提升，每日实验，练出了一身好“武功”，为产品质量保驾护航。
正是这些看似平凡的工作，却承载着不平凡的责任，稳定运转的设备、高超的技术水平、严谨的工作态度是我们对专业的承诺，力争做好质量的“隐形守护者”。
来源：聚烯烃人
免责声明：内容来源于互联网公开信息，转载的目的在于传递分享及交流，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅供分享交流，不为其版权负责，版权归属原作者、原出处。如涉版权，请联系我们及时修改或删除。
